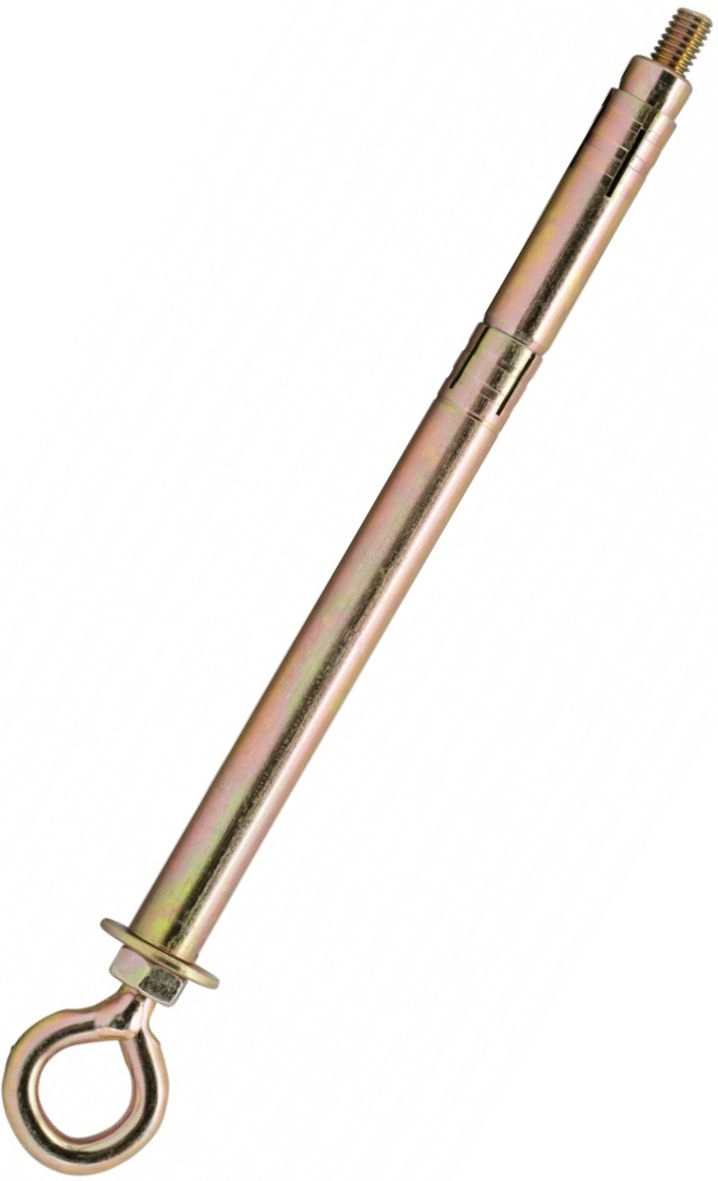

Анкерный с кольцом двухраспорный М6х10х150 мм

Анкерный болт с кольцом двухраспорный М6х10х150 мм предназначен для подвешивания тяжеловесных конструкций и растяжек к бетону, полнотелому кирпичу, природному камню. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице. Применяется в следующих случаях:
крепление через пустоты, мягкий материал (например, через гипсокартон или утеплитель);
неоднородное (непредсказуемое) основание (пустоты, трещины, стыки и т.п.), когда одна из зон может не сработать, либо сработать не в полном объеме;
недостаточно одной зоны распора (для повышенных нагрузок).
Описание:
Изготовлен анкер с кольцом из углеродистой стали 1008 с оцинкованным покрытием (желтый цинк) не менее 5 мкм. Основной его особенностью является наличие двух распорных втулок, благодаря которым распор происходит в двух зонах. Состоит из 6-ти элементов:
крюк-кольцо с метрической резьбой;
конусный клин – служит для распора нижней распорной втулки;
распорные втулки – 2шт. Нижняя распорная втулка является еще и клином для распора верхней втулки;
шайба плоская;
гайка шестигранная DIN 934.
Принципом работы двухраспорного анкера с кольцом является расклинивание. При закручивании гайки клин на шпильке втягивается в нижнюю втулку, а она в свою очередь в верхнюю и расклиниваются в основании.
