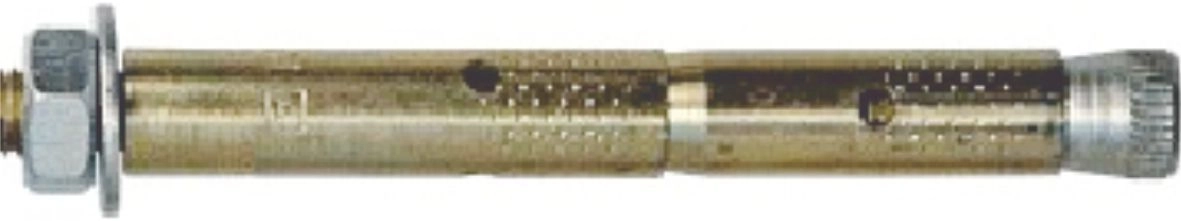

Анкер двухраспорный М16х20х400 мм

Предназначен для надежного крепления тяжеловесных конструкций к бетону, полнотелому кирпичу, природному камню. Рекомендуемая нагрузка не должна превышать 25% от максимальной, приведенной ниже в таблице. Применяется в следующих случаях:
большая толщина прикрепляемого предмета;
крепление через пустоты, мягкий материал (например, через утеплитель);
неоднородное (непредсказуемое) основание (пустоты, трещины, стыки и т.п.), когда одна из зон может не сработать, либо сработать не в полном объеме;
недостаточно одной зоны распора (для повышенных нагрузок);
необходим анкер с наружным диаметром более 20 мм и (или) длиной более 300-400 мм.
Описание:
Изготовлен анкер из углеродистой стали 1008 с оцинкованным покрытием (желтый цинк) не менее 5 мкм. Основной его особенностью является наличие двух распорных втулок, благодаря которым распор происходит в двух зонах. В зависимости от длины состоит из 6-ти либо из 7-ми элементов:
шпилька с метрической резьбой с обоих сторон и шлицем на торце под шлицевую отвертку. Шлиц на торце шпильки дает возможность регулировать ее продольное положение (выступ) при монтаже анкера;
конусный клин – накручивается на шпильку и служит для распора нижней распорной втулки;
распорные втулки – 2шт. Нижняя распорная втулка является еще и клином для распора верхней втулки;
втулка дополнительная – третья втулка, не является распорной, а служит в качестве проставки между распорными втулками и гайкой с шайбой. Устанавливается на анкерах большой длины;
шайба плоская;
гайка шестигранная DIN 934.
Длиной анкера считается длина шпильки, т.е. общая длина. Принципом работы двухраспорного анкера является расклинивание. При закручивании гайки клин на шпильке втягивается в нижнюю втулку, а она в свою очередь в верхнюю и расклиниваются в основании. После монтажа анкера можно при необходимости открутить гайку и снять прикрепленный предмет.
