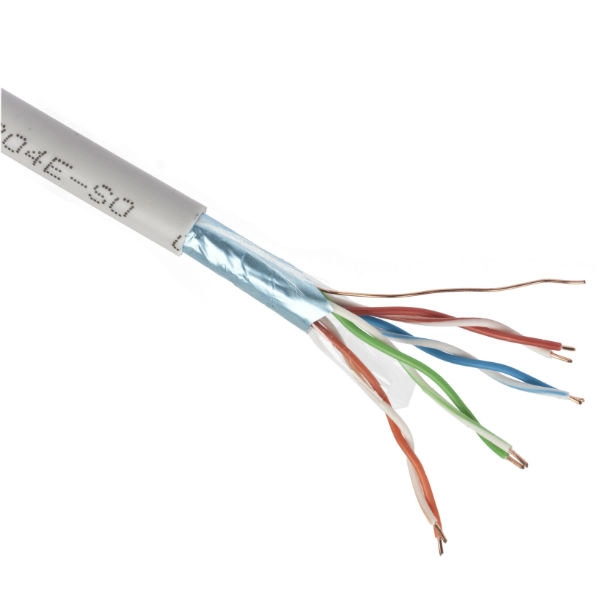

Кабель FTP 4pr 24AWG cat.5e CU

Объединение нескольких проводов таким нестандартным способом осуществляется с целью повышения взаимной связи между отдельными жилами, вследствие чего влияние помех в виде сторонних э/м полей заметно снижается. С целью достижения ещё большей защищённости такие провода объединяться в несколько пар проводников.

Витая пара является составной частью разветвлённых кабельных систем структурированного типа. Последние традиционно применяются для прокладки линий в компьютерных и телекоммуникационных сетях, таких, в частности, как «Ethernet» и USB. Относительная дешевизна и простота монтажа витых линий является основной причиной их широкого распространения при построении локальных кабельных сетей (для Интернета, в частности).

Сетевой кабель из витой пары подсоединяется к самим устройствам посредством разъёмов RJ45. Экранированный кабель витая пара имеет покрытие из алюминиевой фольги, закрытой сверху медной оплёткой, позволяющей защитить каналы передачи информации от наружных э/м помех.

Такой тип проводников оптимально подходит для клеммных розеток, подсоединение к которым производится методом «вклинивания». Помимо этого, такой подход обеспечивает усиление связи между отдельными жилами, по которым удаётся пересылать элементы дифференцированного сигнала. Для того чтобы повысить качество передаваемых по многожильному кабелю импульсов, а также с целью снижения уровня взаимных помех число витков в соседних жилах делается различным.

Под категорией витой пары понимается её характеристика, определяющая пропускную способность данного скрученного в жгут набора проводов. С повышением этого показателя категория витой пары соответственно увеличивается. Насчитывается до семи градаций этого параметра для различных видов изделий. С учётом того, что для некоторых из них устанавливаются подкатегории, всего их десять.

Для более полного и чёткого понимания различий витых пар разработана специальная маркировка, сообщающая об основных параметрах данного типа кабельных изделий. Для выделения по признаку экранирования, например, используемые маркировочные элементы означают: U – полное отсутствие экрана; F – наличие экрана, выполненного из фольги; S – имеется экран в виде металлической оплётки.

Так, обозначение UTP может быть расшифровано как: витая пара неэкранированная без защиты, а S/FTP (SF/UTP) – это кабель с экраном в виде фольги, дополнительно защищённый медной оплеткой.

По цвету внешней виниловой оболочки вся эта продукция разделяется на следующие виды:

• С виниловым покрытием черного цвета, используемым при прокладке снаружи помещений (иногда такой кабель дополнительно защищается полиэтиленовой плёнкой, повышающей его устойчивость к коррозии);
• Витая пара серого цвета предназначается для укладки в закрытых помещениях;

• Изделия в оранжевой изоляции и с маркировкой «LSZH» относятся к негорючему исполнению, предназначенному для монтажа в пожароопасных условиях.

При изготовлении витых пар могут использоваться такие распространённые материалы, как:

• Чистая техническая медь;
• Специальная сталь с тонким поверхностным слоем из меди, имеющая маркировку CCS;
• Покрытый тонким медным слоем алюминий, маркируя который используют обозначение CCA.

Использование медного слоя характерно для проводов до пятой категории включительно; для изготовления витых изделий более высоких разрядов всегда применяется чистая техническая медь (CM). При желании обеспечить качественное соединение, естественно, предпочтительнее ориентироваться на чистую медь. Однако при этом всегда следует помнить о том, сколько будет стоить такое изделие (цена меди на рынке достаточно велика). В случаях, когда приходится работать с такими важными объектами, как локальные сети, на качестве витых пар экономить не рекомендуется. Иначе может случиться так, что за излишнюю разборчивость в выборе цены на изделие придётся «расплачиваться» непрерывным ремонтом уже уложенных кабельных сетей.
