Кабель ВБШв 4х25 ГОСТ

Силовой кабель ВББШв предназначен для передачи электрической энергии в электрических сетях переменного тока частотой 50 герц и номинальным напряжением 1кв 6кв 10кв.

ВБбШв применяется в помещениях, сооружениях метрополитена, в земле и на открытом воздухе, в туннелях, каналах и шахтах. ВБбШв прокладывают в местах подверженных механическим повреждениям, при отсутствии растягивающих усилий в процессе эксплуатации.

Иногда проводник нужно проложить в земле или местах возможного внешнего воздействия на него (например, в туннели или шахте). Такие обстоятельства предъявляют к проводнику особые требования надежности и прочности. Кабель ВБбШв вполне соответствует им благодаря бронированному слою и изоляции из поливинилхлоридного пластиката, которые надежно защищают жилы от внешних факторов, в том числе механических повреждений.

Расшифровка маркировки
первая заглавная «В» сообщает, что токоведущие проводники покрыты изоляционным слоем из поливинилхлорида;
«Бб» буквально расшифровывается, как «броня в броне», то есть означает, что кабель защищен двумя слоями брони, выполненной в виде стальных лент;
буквосочетание «Шв» информирует, что наружным покровом кабеля является шланг из поливинилхлоридного (винилового) пластиката;
отсутствие в начале аббревиатуры буквы «А», свидетельствует, что жилы кабеля изготовлены из меди.
Таким образом, ВБбШв — это кабель с медными жилами в ПВХ изоляции, защищенными двухслойной броней, покрытой поливинилхлоридным шлангом. Маркировка может содержать дополнительные символы, например, «нг», обозначающие, что изделие не поддерживает горение, или LS (Low Smoke) – низкое образование дыма при воздействии высоких температур.

Назначение кабеля ВБбШв – передача и распределение электроэнергии к объектам, расположенным на различных расстояниях, при условиях, когда использование неизолированных или незащищенных проводников невозможно из-за повышенной пожарной опасности или вероятности внешнего механического воздействия на них.

Рабочий ресурс и конструкция кабеля допускает его прокладку в траншеях.

Применение
прокладка в земле под слоем грунта;
устройство энергообеспечения в туннелях или горных выработках;
проводка по поверхности либо в траншеях;
монтаж в кабель-каналах, коридорах или на кабельных эстакадах;
оформление электрических сетей внутри зданий.
Обязательным условием применения изделия является отсутствие растягивающих нагрузок или значительных продольных натяжений. ВБбШв должен пребывать в свободном естественном состоянии. Это обусловлено особенностью поливинилхлоридной изоляции, которая чувствительна к разрывным усилиям и может получить повреждения при их применении.

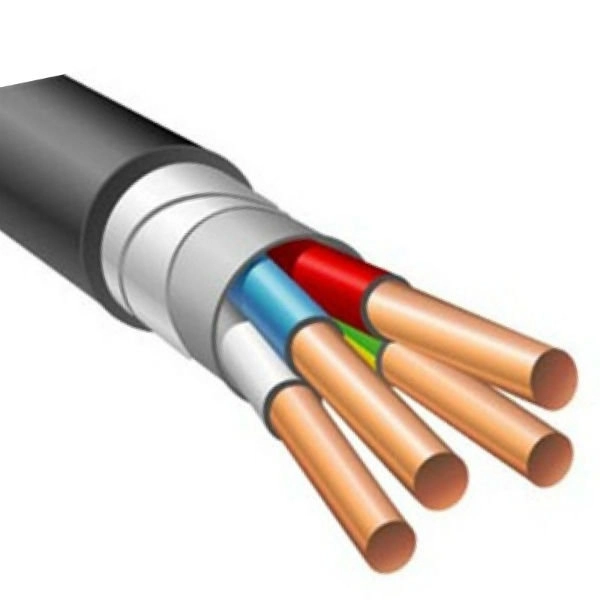

Конструкция бронированного кабеля
Кабельная жила может быть однопроволочной или многопроволочной, иметь круглую или сегментную форму сечения. Каждая жила имеет изоляцию определенного цвета. Как правило, цвета жил распределяются следующим образом:

токоведущие – белый, зеленый, красный (может быть использован другой цвет, например, черный или желтый);
нулевой – синий;
заземление – двухцветное желто-зеленое покрытие.
Чаще всего продукция выпускается на 2, 3, 4 или 5 жил, сечением от 1,5 мм^2.
