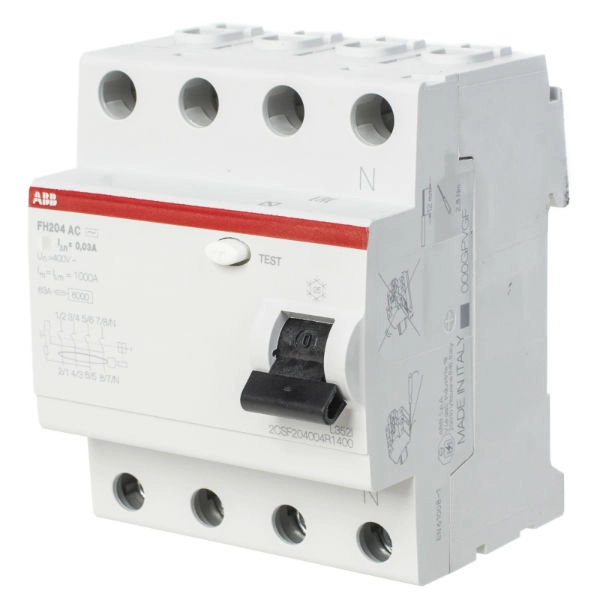

УЗО ABB серия FH204 четырехмодульные, тип AC-25/0,03

УЗО спасает человека от удара током, защищает сети от пожаров, которые возникают из-за неисправностей в электропроводке (плохой контакт, разрушение изоляции проводов).

Принцип действия УЗО основан на сравнении токов, которые протекают через УЗО, т.е. если своими словами – какая величина тока прошла через УЗО к потребителям, такая же величина тока должна и выйти обратно из УЗО через нулевой проводник.

Предположим человек, коснулся какого-то проводника (фаза или ноль), в этом случае человек «забирает» на себя часть тока. УЗО это почувствует и отключится, тем самым спасая человека от вероятной смерти из-за поражения током. УЗО обязано срабатывать за 25-40 мсек, чтобы ток, который будет протекать через организм, не увеличился до смертельно-опасного.

УЗО бывают однофазные и трехфазные. Здесь думаю всё понятно, если однофазная сеть, то УЗО однофазное – занимает 2 модуля (фаза и ноль). Если трехфазная сеть, то УЗО трехфазное – занимает 4 модуля (три фазы и ноль).

Важно знать, что УЗО не имеет защиты от сверхтоков (токи короткого замыкания, перегруз) и поэтому его следует всегда защищать автоматическим выключателем, номинальный ток которого меньше или равен номинальному току УЗО — это по правилам. Но я подбираю УЗО по-другому, строго на ступень выше автомата.

Компания АББ производит двух- и четырех полюсные автоматические выключатели, управляемые дифференциальным током, без встроенной защиты от сверх тока серий F 200 и FH 200, которые применяют соответственно в однофазных и трехфазных электрических цепях.

Указанные ВДТ предназначены для использования в электрических цепях переменного тока частотой 50 и 60 Гц. Номинальное напряжение Un двухполюсных ВДТ равно 230 В, четырех полюсных – 400 В. ВДТ серии FH 200 имеют номинальный ток In, равный 25, 40 и 63 А, а серии F 200 – 16, 25, 40, 63, 80, 100 и 125 А (только четырех полюсные ВДТ).Наибольшее распространение в электроустановках зданий получили ВДТ, имеющие номинальный ток In, равный 25 и 40 А. ВДТ, имеющие номинальный ток 16 А, используют в электроустановках зданий реже. ВДТ с номинальным током 63, 80, 100 и 125 А также имеют меньшую область применения. Эти устройства устанавливают на вводах низковольтных распределительных устройств или используют для защиты электрических цепей, к которым подключены мощные электро приемники.

Компания АББ производит ВДТ типа АС, срабатывающие при синусоидальных переменных дифференциальных токах, и ВДТ типа А,которые срабатывают как при синусоидальных переменных, так и при пульсирующих постоянных дифференциальных токах. УЗО общего типа имеют достаточную устойчивость к импульсам напряжения, которые могут быть вызваны в электроустановке здания грозовыми или коммутационными пере напряжениями. Они не срабатывают от импульсов тока с пиковым значением 250 А (8/20 мкс). Номинальный условный ток короткого замыкания Inc для ВДТ серии FH 200 равен 6 000, серии F 200 – 10 000 А.
